簡介：

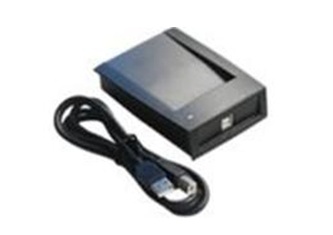

IVY220A IC卡讀寫器采用NXP公司高集成度讀卡芯片 MFRC500開發而成，具有體積小、可靠性高等特點。產品完全兼容ISO14443A標準協議，可支持對Mifare S50、Mifare1 S70、Mifare UltraLight等卡片的讀寫操作。

內部集成了ISO14443A協議，開發人員只需通過通信接口發送簡單的命令便可以完成對IC卡的讀寫操作，而無需理解復雜的IC卡通信協議；詳盡的開發文檔和完善的開發例程可大大減少您的產品開發難度，縮短產品開發周期，幫助您方便、快捷地將當今最流行的非接觸式IC卡技術融入您的系統中。

IVY220A  IC讀寫器具有以下特點：

◆頻率13.56MHz，完全兼容ISO14443A標準協議；

◆支持對Mifare S50、Mifare1 S70、Mifare UltraLight等卡片的讀寫操作；

◆支持RC500 內部EEPROM加載密碼，具有高安全性；

◆多種通信接口，可選UART、RS232、USB2.0轉串口；

◆可二次開發；

2. 電氣參數

2.1極限參數

工作溫度

-20℃~+85℃

貯存溫度

 -40℃~+125℃

供電電壓(vcc to )

-0.3V~+5.5V

相對濕度

 5%~95%

注：超出絕對最大額定值條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。

2.2直流特性

測試條件Temperature=+25℃。

表 3.1器件直流特性表

符號參數測試條件最小值典型值最大值單位

VCC工作電壓4.55.05.5V

IDC1電流消耗正常模式110115125mA

IDC2電流消耗待機模式202235mA

3. 通信協議

3.1UART通信接口

UART數據幀格式：1個起始位、8個數據位、無奇偶校驗位、1個停止位。

波特率：19200bps

主機每發送一個命令，模塊都有應答。正常通信時，一幀數據中，發送兩個字節數據的時間間隔不能大于6ms，若大于6ms，則作為超時處理。

3.2函數列表

3.2.1底層函數

命令函數說明

0x11GetInfo獲取模塊信息

0x21Antenna開關RF天線

0x31Request請求感應范圍的卡

0x32Anticoll防沖撞

0x33Select選擇

0x34Halt休眠選定的卡

0x35Authentication驗證密鑰

0x36ReadBlock讀指定的塊數據

0x37WriteBlock向指定的塊寫數據

0x38InitValue初始化一個值(相當于一個錢包的功能,可以進行充值與扣款)

0x39ReadValue讀值

0x3ADecrement扣款

0x3BIncrement充值

0x3CRestore把某一塊數據調入卡片的BUFFER中

0x3DTransfer把卡片的BUFFER中的數據寫入到某一塊

0x41Reset關閉天線n毫秒，使卡復位

0x42LoadKey裝載密鑰到RC500的內部只寫EEPROM（高安全性）

0x43AuthenticationAdv使用存在500 EEPROM內的密鑰進行驗證

0x44AuthenticationAdv2可選密鑰區,使用存在500 EEPROM內的密鑰進行驗證
