康耐視IN-SIGHT 視覺系統對于旋轉零件的成功處理和字符讀取至關重要

汽車盤式制動器的制造是一個需要優異追蹤要求的具有體力強度大和挑戰性的過程。 Alber Gussbearbeitungs-GmbH 開發了可完全自動化的制動器盤表面平整和測試流程，其可確保優質的產品并可減輕員工繁重的勞動負荷。集成式機器視覺借助現代視覺系統提供處理過程視力以及可靠的字母數字字符讀取（光學字符識別）。

現今的汽車零部件制造商已不再滿足于僅僅制造一流的精密組件。許多生產的組件必須在追蹤過程中可以被追蹤，以確保完全的可靠性；為了應對這種挑戰，Alber 采用康耐視的兩種 In-Sight? 智能視覺系統讀取旋轉盤式制動器上的字母數字代碼。這不僅可以增強流程的安全性，也可以緩解員工執行艱苦工作的勞動負荷。

困難時期

汽車盤式制動器重約 12 到 20 kg（26.5 到 44 lbs）。在 Alber 采用康耐視機器視覺技術之前，員工必須重復地從不銹鋼盒中提出沉重的盤并將其放在各種不同的檢測臺上。執行此繁重的工作會為生產線上的員工帶來健康危險。現在這已經不再是一個問題了，因為下游表面平整操作的車削與切削過程以及檢驗工作已經完全實現了自動化。

為了實現此流程的自動化，CNC Automation Würfel GmbH 的自動化專家與 i-mation GmbH 的圖像處理專家合作，教授 Yaskawa Motoman MH50-35 機器人如何查看。

敏銳的視覺

鉗子的頭部直接安裝了一個 In-Sight 視覺系統。借助其自動化對焦、快速圖像采集以及內置照明，完全集成的智能相機可識別傳送帶上傳送的盤式制動器的位置。相機將其與內徑對齊，然后在幾分之一秒內將圖像數據傳送給機器人進行控制，從而讓高性能磁鐵迅速夾住盤。

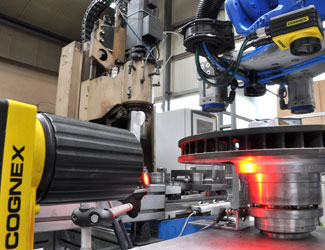

夾住盤式制動器之后，第一步就是讀取字母數字字符。要執行此步驟，機器人會將盤式制動器放在旋轉盤上。另一個 In-Sight 系統讀取字母數字字符，借助其集成式紅色 LED 燈將字符放在焦點處。高速 1K 的 In-Sight 行掃描成像器在盤式制動器旋轉兩次時采集像素化凸印字符。

不同凸印字符的可靠讀取是機器視覺專家在 i-mation 中遇到的最具挑戰性的工作之一。因為產品批號中的壓紋類型各不相同。i-mation 使用所有可能變化的逐步教學程序克服了這種挑戰。康耐視適用于 OCR 應用的高性能 OCRMax? 圖形處理工具以及用戶友好型 In-Sight Explorer 軟件使其變得更容易。
